物理层、数据链路层、网络层

物理地址（MAC）

每个物理地址都是全球唯一的，出厂时就预设定好的唯一标识。

集线器

想想最初两台设备之间要互联，怎么做？在两台设备之间连上一根网线。三台设备之间互联呢？两两之间连上一根网线。问题来了：设备稍微一多，每台设备都需要接出去N个网线，怎么解决？

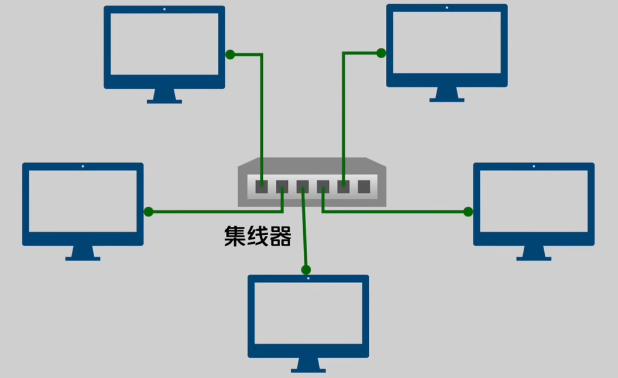

需要一台中转的机器，所有的设备都接一根线到这个中转机器上，这样就避免了每台电脑开N个网口，这个中转的机器就叫集线器。

但是集线器只会广播消息，并不能点对点传输，连接到同一台集线器上的设备只能通过消息的目标mac地址判断是否是发给自己的。因此升级版来了——交换机

交换机

交换机内部维护一张mac地址表，每次收到数据时，都会根据数据里的源mac地址，记录下这个端口（接线端口）对应的mac地址，下次如果有数据发送到这个mac地址，那么交换机就只会从这个端口发出去。如果没有记录，那么交换机的行为和集线器是一样的——广播

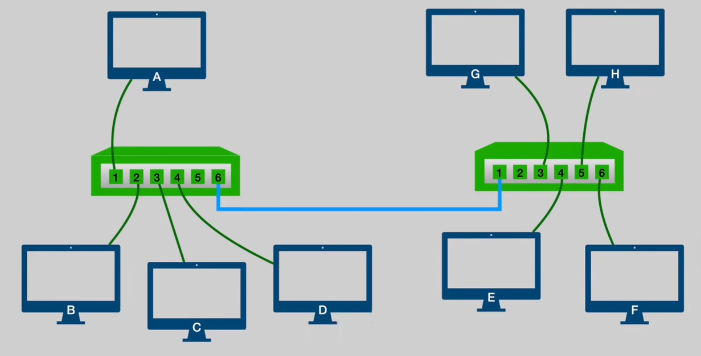

继续推演：随着电脑越来越多，单台交换机的端口也不够用了，怎么办呢？我们发现只要将多台交换机连接起来，问题仿佛解决了？想一下交换机内部维护的mac地址表是什么情况？交换机A连接交换机B的那个端口，需要将交换机B那边的设备的mac地址全部维护在这一个端口上。随着交换机组越来越多，这个mac地址表迟早有一天不够用。

路由器

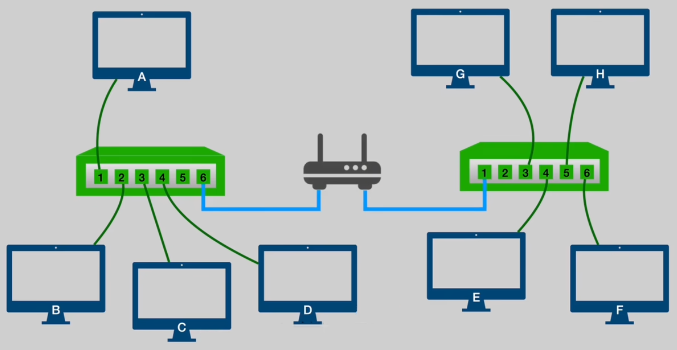

路由器像一台电脑设备一样，有自己独立的mac地址（每个端口都有独立mac地址），可以帮交换机做一次转发。交换机之间不再直连，而是都接向路由器。这样交换机的mac地址表中这个接出去的端口，只需要记录这个路由器的mac地址就够了，只要能发给路由器，后续交换机就不管了。

继续思考：现在的情况是，A设备发数据给B设备，要指定B设备MAC地址；A设备要发送数据给H设备，要指定路由器的MAC地址。问题是，A怎么区分这两种情况？到底是指定目标MAC地址还是路由器MAC地址？

思路：通过地址来区分这两类，比如左边设备地址统一XX开头，右边的设备地址统一是YY开头，那么A如果要发的设备MAC地址是YY开头的，就发给路由器。但MAC地址是出厂时就已预设好的，不可能随意更改。因此需要发明一种新的网络地址表示方法——IP地址

IP地址

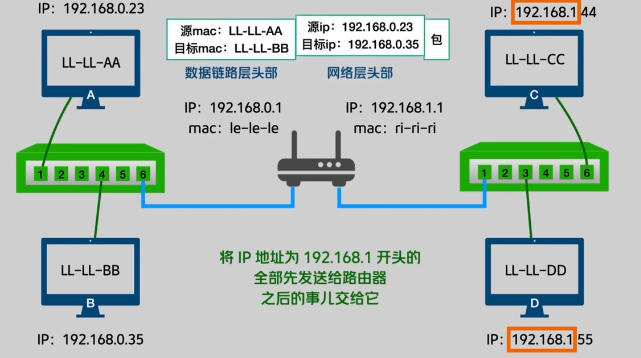

有了IP地址以后，凡是发送给192.168.0.x的数据，都直接由交换机发送，凡是发送给192.168.1.x的数据，都需要先发给路由器，如：

如果A发数据给B，目标mac和目标IP都写B的即可。（不经过路由器，与网络层无关）

如果A发数据给C，则目标IP为C的IP，目标MAC为路由器的MAC。路由器收到数据以后，可以根据目标IP地址，把目标MAC改为实际的MAC地址，然后把数据发出去，通过另一个交换机成功发送给C。

子网掩码

我们将左边的IP都是192.168.0.的称为同是一个子网，右边的IP都是192.168.1.的是另外一个子网。通过上面的介绍，我们人倒是很好理解，前多少位相同的是一个子网，但是对于计算机来说，怎么表达这个意思呢，必须得有一个算法——子网掩码。

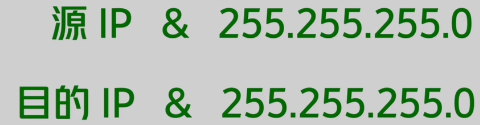

例子中的子网掩码即为 255.255.255.0，具体算法就是将源IP与目的IP分别与子网掩码做与运算，结果为各自的网络号。若结果相同则为同子网，反之则为不同子网。

子网掩码就是用来计算，这个消息是否应该发送给路由器，仅此而已。

默认网关

新的问题：A怎么知道哪个设备是路由器？——默认网关

默认网关是一个IP地址，需要在A上进行设置，也就是告诉A，当遇到不在同个子网的IP时，先把数据发给这个IP地址（路由器的IP地址）。

注意：我们发数据给默认网关，并不会把目标IP写成默认网关，而是通过默认网关获取路由器的MAC地址（ARP协议），将目标MAC写成路由器的MAC。

ARP协议

这里我们回到最开始的场景，同个子网内，A发数据给B，如何知道B的MAC地址呢，其实也是通过ARP协议，由IP地址获取MAC地址的机制，从而在A电脑内部维护一个arp缓存表。

总结

电脑视角

1. 我需要知道目标是否与我在同子网（子网掩码与运算）

2. 我需要知道目标mac地址（ARP协议）

3. 在同个子网就通过交换机直接发出去

4. 不在同个子网就发给路由器

交换机视角

1. 我收到的数据必须要有源MAC地址和目标MAC地址

2. 源MAC地址用来维护自身的MAC地址和端口的映射关系（MAC地址表）

3. 通过MAC地址表查目标MAC地址的端口映射关系，确认通过哪个端口发出去

4. 查不到映射关系时，就所有端口都发出去

路由器视角

1. 我收到的数据必须有目标IP地址

2. 通过路由表查IP地址的映射关系

3. 查到映射关系，就修改目标MAC地址，从对应端口转发出去

4. 查不到映射关系，就返回路由不可达

传输层（网络是怎么可靠的）

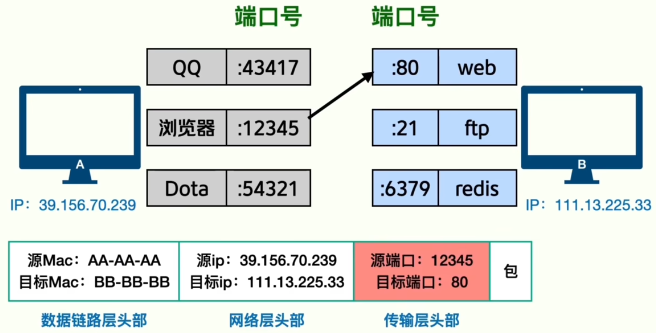

通过前面的三层结构，我们已经可以保证把数据从某个电脑A发送到某个电脑B。但是实际电脑中的应用程序是很多的，具体应该由哪个程序来处理这个发送的数据或者接收到的数据呢？我们给不同的应用程序分配不同的端口号，用来区分不同应用程序的数据。有了端口号之后，现在就由主机到主机之间的通信升级到了进程与进程之间的通信。

停止等待协议（可靠交付）

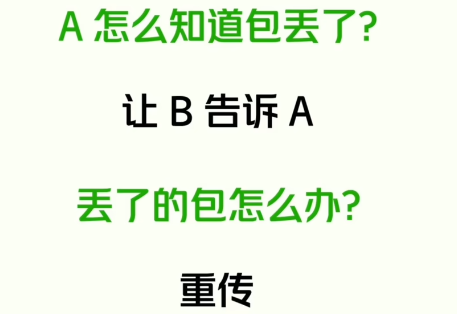

现在数据可以发送了，但是网络环境的复杂导致数据不一定能最终到达。A发送数据给B，如果包丢了怎么办呢？需要回答以下两个问题

如上，很简单粗暴的解决办法。为了保证可靠性，A每次发一个数据包给B，都必须收到B的一个确认消息（ACK）才能继续发送，否则就要重复传同个包。

累计应答

但是这样效率太低，因此进行了以下改进：A一次性可以发多个包给B，并在每个包上都增加了一个序号（seq），B在给A回复ack时，也回应对应序号的ack（seq+1），这样不仅解决了效率问题，也解决了不同的数据包没有按顺序到达接收方的顺序问题。同时如果B发送的ack为4，不仅等于收到了3号包，同时表示1、2号包也收到了，这种方式解决了对1、2号包的ack可能丢包的情况（累计确认/累计应答）。

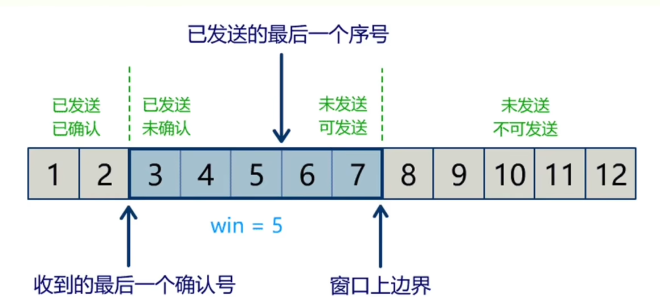

流量控制：滑动窗口机制

• A和B每次发数据包时，都携带自身能接收的最大信息量，对方在发送数据时，就不能超过这个最大信息量。

• 窗口大小可实时调整

流量控制 vs 拥塞控制

归纳

物理层、数据链路层、网络层解决了怎么把包发到目的地，但是不能解决数据包传丢、传乱、传慢、传快的问题，以及对方有没有准备好传输数据。传输层解决的就是这部分问题。

通信加密（网络是怎么安全的）

想象最初，A给B传输一段消息，这段消息在路上每个节点都能被看到，毫无隐私。

1. 最直观的方法就是加密通话，像谍战片里的密码本一样，A和B手里都有密码本就可以进行加密通话，这就叫做对称加密。
   问题是很多情况下，A和B之间并没有相同的密码本，就需要B生成一个密码本发给A，这个密码本也是需要在网络上传输的，如果被中间节点看到，也就不安全了。

2. 为了保证对称加密的安全性，在对称加密外套一层非对称加密：A有一对密码本M、N，这两个密码本很神奇，通过M加密的数据，必须用N才能解密，反之亦然。A把其中的M保留在本地不让其他人知晓（称其为私钥），将N通过网络传输给B（在网络上是公开的，称其为公钥），B通过公钥N给自己的对称加密密钥（密码本）加密，然后再发送给A，A收到消息后通过私钥M解密读取消息。这样中间节点由于没有私钥M，就无法解密读取其中的消息，消息就安全了。（防偷看）
   但是这个公钥N仍然是明文传输，虽然中间人无法偷看消息，但可以伪造公钥：

   1. A向B传输公钥N时，中间人扣下公钥N，并伪造了一对私钥m和公钥n，将伪造的公钥n发送给B。

   2. B通过公钥n加密对称密钥后，发送给A，中间人通过m解密读取对称密钥，然后再将对称密钥通过扣下来的公钥N加密传给A。

   3. A收到B的对称密钥后，解密正常。也就在A和B毫无察觉的情况下窃取了消息，这就叫中间人攻击。（不能防篡改公钥）

3. 为了保证公钥传输的安全，再套一层私钥X、公钥Y：A用私钥X加密公钥N后发送给B，B通过公钥Y解锁获得公钥N……等一下，这样的话问题到了公钥Y身上了，公钥Y还是得网络明文传输，只有通信双方这样一层套一层是解决不了问题的，最外面一层的公钥始终都是不安全的。因此需要引入第三方机构。

4. 引入第三方机构——CA。CA其实就是一个公认的可信度第三方，将第三步中私钥X和Y交给CA来负责。也就是让CA用他的私钥X加密A的公钥N，然后B用CA的公钥Y解密得到公钥N，为什么这样就可行了呢？因为B可以对CA的公钥Y进行验证，中间人随意伪造的公钥不可能与CA的公钥相同，而A创造的公钥，B是没有办法验证的。这样就可以防篡改。

注：这套安全壳就是HTTPS
